SHARE3DCAM C1 Pro (S20 RTK): Zeer nauwkeurige handheld LiDAR-scanner voor landmeten en 3D-reality capture

Inleiding

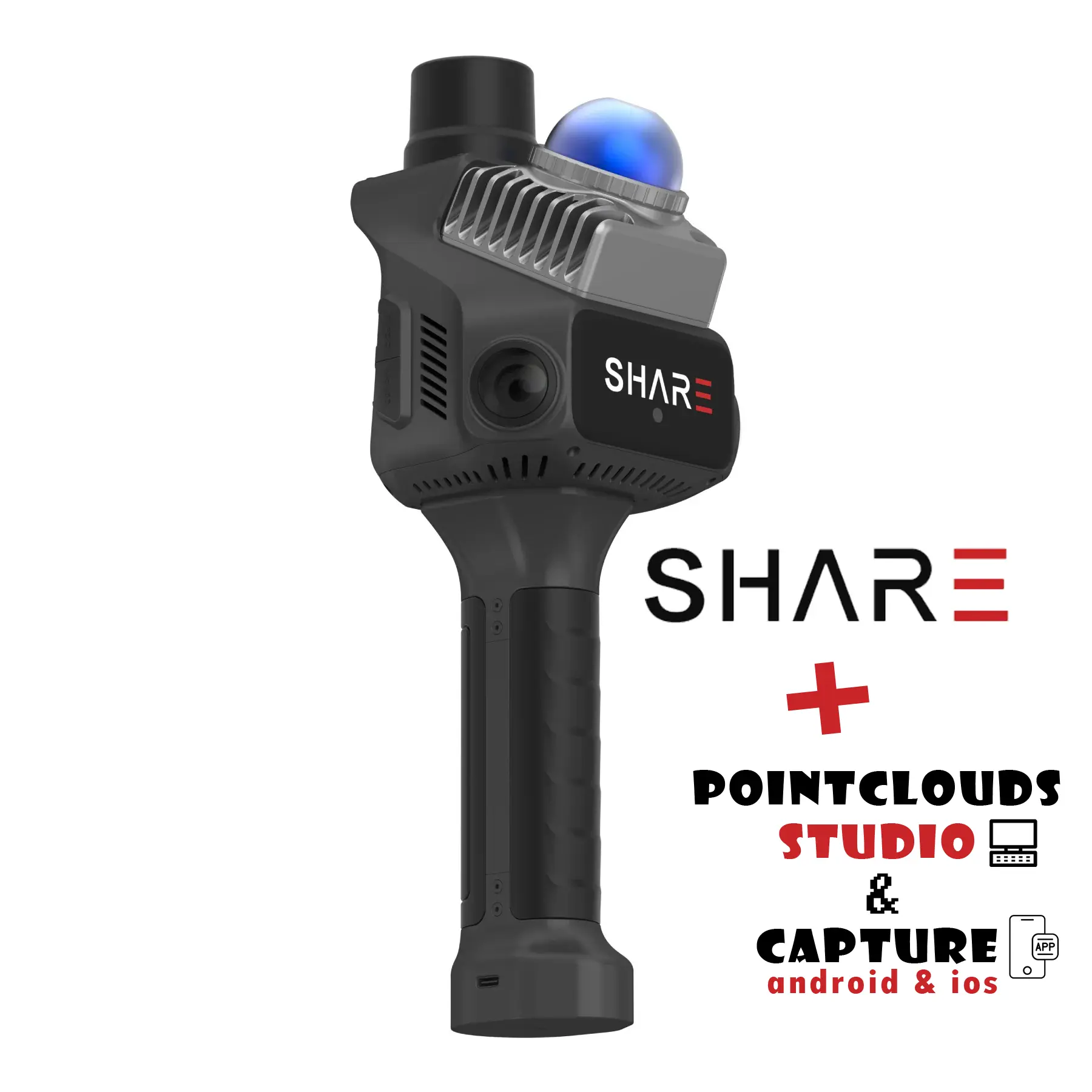

De SHARE3DCAM C1 Pro is een professionele handheld 3D LiDAR-scanner, ontworpen voor landmeten, mapping, bouwdocumentatie, digital twins en andere toepassingen waarbij nauwkeurige ruimtelijke data in het veld vereist zijn. De scanner combineert hoogwaardige inertiële meting, survey-grade SLAM-algoritmes, dubbele camera’s van één inch, mechanische sluiters en geïntegreerde RTK-positionering in een compact handheld systeem. Het LiDAR-systeem legt tot 200,000 points per second vast, terwijl de dubbele 16 MP-camera’s gedetailleerde kleurinformatie leveren voor realistische puntenwolkvisualisatie. Geïntegreerde RTK-positionering zorgt voor positienauwkeurigheid op centimeterniveau bij buitenopnames, zonder dat een apart extern positioneringssysteem nodig is. De C1 Pro is ook ontworpen voor continu scannen door complexe ruimtes, waaronder smalle doorgangen, constructies en overgangen van binnen naar buiten. Met ongeveer 150 minuten accuduur, 256 GB uitbreidbare opslag en een bedrijfsbereik van -20°C tot 50°C biedt het een praktisch mobiel platform voor professionele ruimtelijke datacollectie.

Survey-grade LiDAR en zeer nauwkeurige ruimtelijke capture

De C1 Pro combineert LiDAR-sensing, inertiële meting en SLAM-positionering om gedetailleerde driedimensionale representaties te creëren terwijl de operator door de omgeving beweegt.

• 200,000 points per second: Het LiDAR-systeem legt ongeveer 200.000 punten per seconde vast bij een typische puntenwolkfrequentie van 10 Hz. Dit levert dichte ruimtelijke informatie op voor muren, terrein, constructies, apparatuur en andere gescande oppervlakken.
• 70 m maximaal bereik: De scanner meet van 0,1 tot 40 m bij 10% reflectiviteit en tot 70 m bij 80% reflectiviteit. Hierdoor kan hetzelfde handheld systeem zowel nabije interieurdetails als grotere buitenkenmerken vastleggen.
• Nauwkeurigheid op centimeterniveau: De C1 Pro behaalt volgens de specificaties van SHARE3DCAM een relatieve nauwkeurigheid beter dan 1 cm en een absolute nauwkeurigheid beter dan 5 cm. De dikte van de puntenwolk blijft binnen 1 cm, wat zorgt voor nauwkeurige visualisatie en betrouwbare meetwerkstromen.
• Survey-grade SLAM: Het geïntegreerde SLAM-algoritme ondersteunt continue mapping in uiteenlopende omgevingen en genereert puntenwolken in real time. Nauwkeurige inertiële sensing helpt de trajectstabiliteit te behouden door smalle doorgangen, complexe constructies en overgangen van binnen naar buiten.

Dubbele camera’s van één inch voor gedetailleerde gekleurde puntenwolken

De C1 Pro combineert LiDAR-metingen met hoge resolutie beeldvorming, zodat vastgelegde puntenwolken gedetailleerde kleurinformatie bevatten in plaats van alleen geometrie.

• Dubbele 16 MP-camera’s: Twee beeldsensoren van één inch CMOS leveren 16 MP effectieve pixels per camera met een pixelgrootte van 2,4 μm. De grotere sensoren leggen gedetailleerde beelden vast die de visuele kwaliteit van gekleurde puntenwolken verbeteren.
• Mechanical shutter: De camera’s gebruiken mechanische en elektronische sluitermodi, waarbij de mechanische sluiter helpt rolling-shutter vervorming tijdens beweging te verminderen. Dit is vooral nuttig wanneer de scanner tijdens continue datacapture door een locatie wordt gedragen.
• Ruimtelijke beeldsynchronisatie: De camerabelichting kan worden gesynchroniseerd met camera-POS-informatie, wat helpt om de vastgelegde beelden af te stemmen op de ruimtelijke positie van de scanner. Dit verbetert de consistentie tussen visuele informatie en de bijbehorende LiDAR-data.
• Brede scènedekking: Het camerasysteem biedt brede visuele dekking rondom de scanner, waardoor kleurinformatie wordt vastgelegd over muren, constructies, terrein en andere oppervlakken, terwijl het LiDAR-systeem hun driedimensionale positie registreert.

Geïntegreerde RTK en draagbaar veldontwerp

De C1 Pro is ontworpen om de hoeveelheid extra positioneringsapparatuur voor buitenopnames te verminderen, terwijl het compact genoeg blijft voor mobiele veldoperaties.

• Ingebouwde RTK: Geïntegreerde RTK-positionering ondersteunt multi-constellatie, multi-frequentie GNSS-positionering. Het systeem ondersteunt zeven satellietconstellaties en 24 frequentiebanden voor efficiënte dataverzameling en coördinaatuitvoer buitenshuis.
• RTK-nauwkeurigheid: De RTK-positioneringsnauwkeurigheid bedraagt 0,8 cm + 1 ppm horizontaal en 1,5 cm + 1 ppm verticaal. Dit biedt een directe positioneringsreferentie voor toepassingen waarbij gescande data moet worden gekoppeld aan een geografisch coördinatensysteem.
• Lichtgewicht constructie: De scanner weegt ongeveer 1079 g volgens de specificaties van SHARE3DCAM. De afmetingen van 110,5 × 140 × 313,3 mm bieden een compact formaat voor handheld scannen op bouwplaatsen, landmeetgebieden en binnenruimtes.
• 150 minuten accuduur: De accu van 45,36 Wh en 3150 mAh biedt ongeveer 150 minuten gebruiksduur. USB-C PD 30 W snelladen biedt een praktische oplaadmethode voor mobiele veldteams.
• Veldklaar gebruik: De C1 Pro is geschikt voor gebruik van -20°C tot 50°C en opslag van -20°C tot 60°C. Het geïntegreerde ontwerp vermindert de noodzaak om aparte positioneringshardware te monteren voordat met een buitenscan wordt begonnen.

Open workflow, opslag en professionele dataverwerking

De C1 Pro is ontworpen om te passen binnen bredere 3D-dataworkflows, van veldcapture tot puntenwolkverwerking, CAD- en BIM-toepassingen.

• 256 GB opslag: De scanner beschikt over 256 GB interne opslag met uitbreidingsmogelijkheden. Dit biedt aanzienlijke lokale capaciteit voor het vastleggen van puntenwolken en beelden tijdens langdurige veldprojecten.
• Wi-Fi 6-connectiviteit: Wi-Fi 6 ondersteunt 2,4 GHz en 5 GHz draadloze communicatie met een gespecificeerd bereik tot 20 m. Dit maakt draadloze apparaatcommunicatie en dataoverdracht mogelijk zonder volledig afhankelijk te zijn van fysieke verbindingen.
• USB-C-interface: De Type-C-interface ondersteunt 30 W PD snelladen en biedt een directe verbinding voor dataworkflows. Er is ook een TF-kaartinterface beschikbaar voor uitbreidbare opslag.
• SHARE Capture: De SHARE Capture-software van SHARE3DCAM is ontworpen voor scannen op locatie, apparaatverbinding en projectcapture. Het biedt de veldworkflowlaag voor het werken met compatibele SHARE3DCAM-scanhardware.
• PointClouds Studio: SHARE PointClouds Studio biedt nabewerkingsmogelijkheden, waaronder puntenwolkverwerking, CAD-tekeninggeneratie, generatie van 3D Gaussian Splatting-modellen, meting en voorbereiding voor CAD- en BIM-workflows. Dit breidt de C1 Pro uit van veldcapture naar verdere ruimtelijke dataproductie.

Praktijktoepassingen

De C1 Pro is ontworpen voor professionals die nauwkeurige driedimensionale data nodig hebben zonder afhankelijk te zijn van een grote stationaire scanopstelling.

• Bouw en as-built landmeten: Bouwteams kunnen gebouwen, constructies en werkgebieden scannen om gedetailleerde ruimtelijke registraties te maken voor voortgangsdocumentatie en as-built referentie. De combinatie van LiDAR, kleurenbeelden en RTK-positionering biedt zowel visuele context als meetbare geometrie.
• Topografisch landmeten: Landmeetprofessionals kunnen wegen, hellingen, parken, smalle doorgangen en andere lokale terreinkenmerken vastleggen met een handheld workflow. Het maximale meetbereik van 70 m en de RTK-positionering op centimeterniveau ondersteunen efficiënte verzameling van ruimtelijke informatie over kleinere onderzoeksgebieden.
• Voorraadmeting: Mijnbouw-, grondstof- en bouwbedrijven kunnen de grenzen en oppervlakken van opslaghopen scannen ter ondersteuning van volumeberekeningen en voorraaddocumentatie. Dichte puntcapture van ongeveer 200.000 punten per seconde helpt bij het vastleggen van de vorm van onregelmatige hopen en hun omgeving.
• Bosbouwonderzoek: Bosbouwteams kunnen boomstammen, kronen, bosbodems en onderbegroeiing in drie dimensies vastleggen. Het handheld formaat stelt operators in staat om door gebieden te bewegen die moeilijk te documenteren zijn met grotere landmeetapparatuur.
• Documentatie van cultureel erfgoed: Landmeters en restauratiespecialisten kunnen binnen- en buitenerfgoedstructuren continu scannen om gedetailleerde digitale registraties te maken. De combinatie van nauwkeurige geometrie en gekleurde beelden ondersteunt digitale archivering, restauratieplanning en 3D-visualisatie.

Waarom de SHARE3DCAM C1 Pro essentieel is

De SHARE3DCAM C1 Pro brengt LiDAR, visuele SLAM, hoge resolutie beeldvorming en RTK-positionering samen in één draagbaar landmeetplatform. De dubbele one inch 16 MP-camera’s leveren gedetailleerde kleurinformatie, terwijl het LiDAR-systeem ongeveer 200.000 punten per seconde vastlegt voor dichte driedimensionale documentatie. Geïntegreerde RTK biedt positionering op centimeterniveau voor buitenprojecten, waardoor minder extra positioneringsapparatuur nodig is. Het gewicht van ongeveer 1,08 kg en de accuduur van 150 minuten maken het praktisch voor langdurig mobiel scannen op bouwplaatsen, terrein, gebouwen en erfgoedlocaties. Met een relatieve nauwkeurigheid beter dan 1 cm en een absolute nauwkeurigheid beter dan 5 cm is de C1 Pro geschikt voor professionele ruimtelijke datacollectie waarbij zowel draagbaarheid als meetbare resultaten belangrijk zijn. De compatibiliteit met het veldcapture- en puntenwolkverwerkingsecosysteem van SHARE3DCAM zorgt bovendien voor een volledige workflow van veldacquisitie tot CAD, BIM en 3D-visualisatie.
