€2.239,00€1.850,41
Excl. btw
Incl. btw
Slechts 1 resterend op voorraad
✔ Klantbeoordeling: 9,6 / 10
✔ Gratis verzending bij bestellingen boven €99
✔ Standaard EU-garantie inbegrepen
✔ Veilige betalingen met SSL-versleuteling
✔ Persoonlijke klantenservice
✔ Snelle & betrouwbare levering
✔ Meerdere betaalmethoden beschikbaar
✔ ISO 9001 gecertificeerd
✔ Klantbeoordeling: 9,6 / 10
✔ Gratis verzending bij bestellingen boven €99
✔ Standaard EU-garantie inbegrepen
✔ Veilige betalingen met SSL-versleuteling
✔ Persoonlijke klantenservice
✔ Snelle & betrouwbare levering
✔ Meerdere betaalmethoden beschikbaar
✔ ISO 9001 gecertificeerd
✔ Klantbeoordeling: 9,6 / 10
✔ Gratis verzending bij bestellingen boven €99
✔ Standaard EU-garantie inbegrepen
✔ Veilige betalingen met SSL-versleuteling
✔ Persoonlijke klantenservice
✔ Snelle & betrouwbare levering
✔ Meerdere betaalmethoden beschikbaar
✔ ISO 9001 gecertificeerd

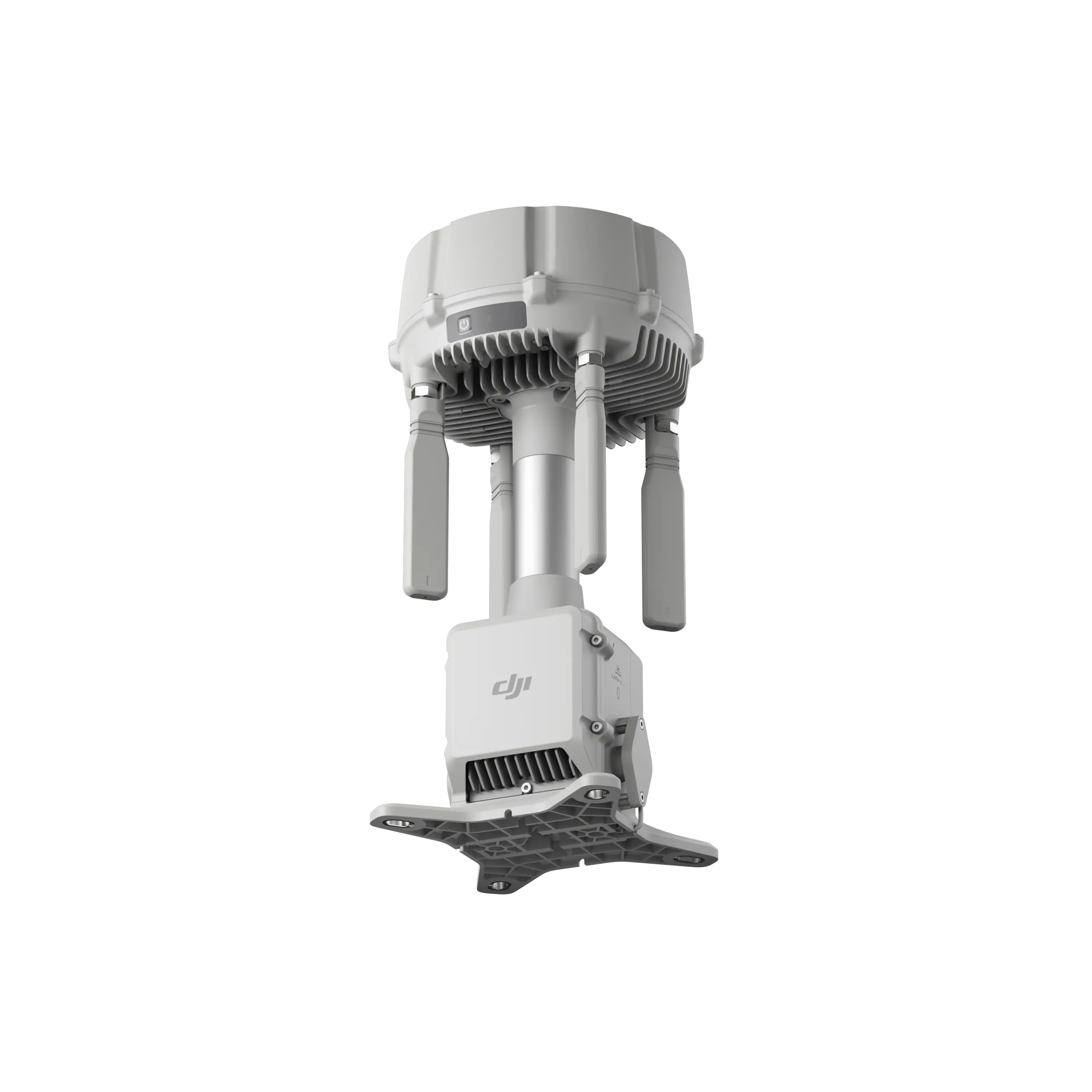

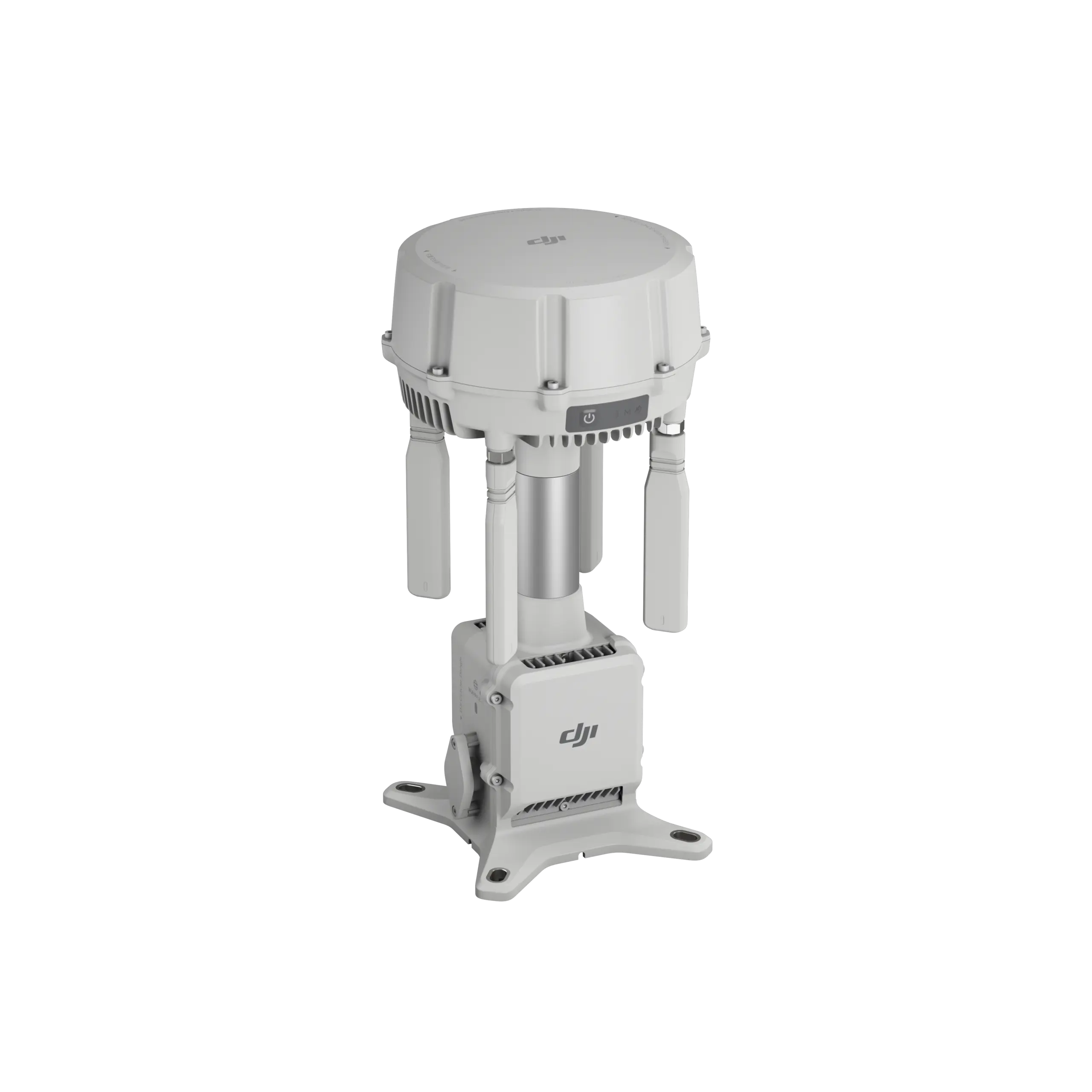

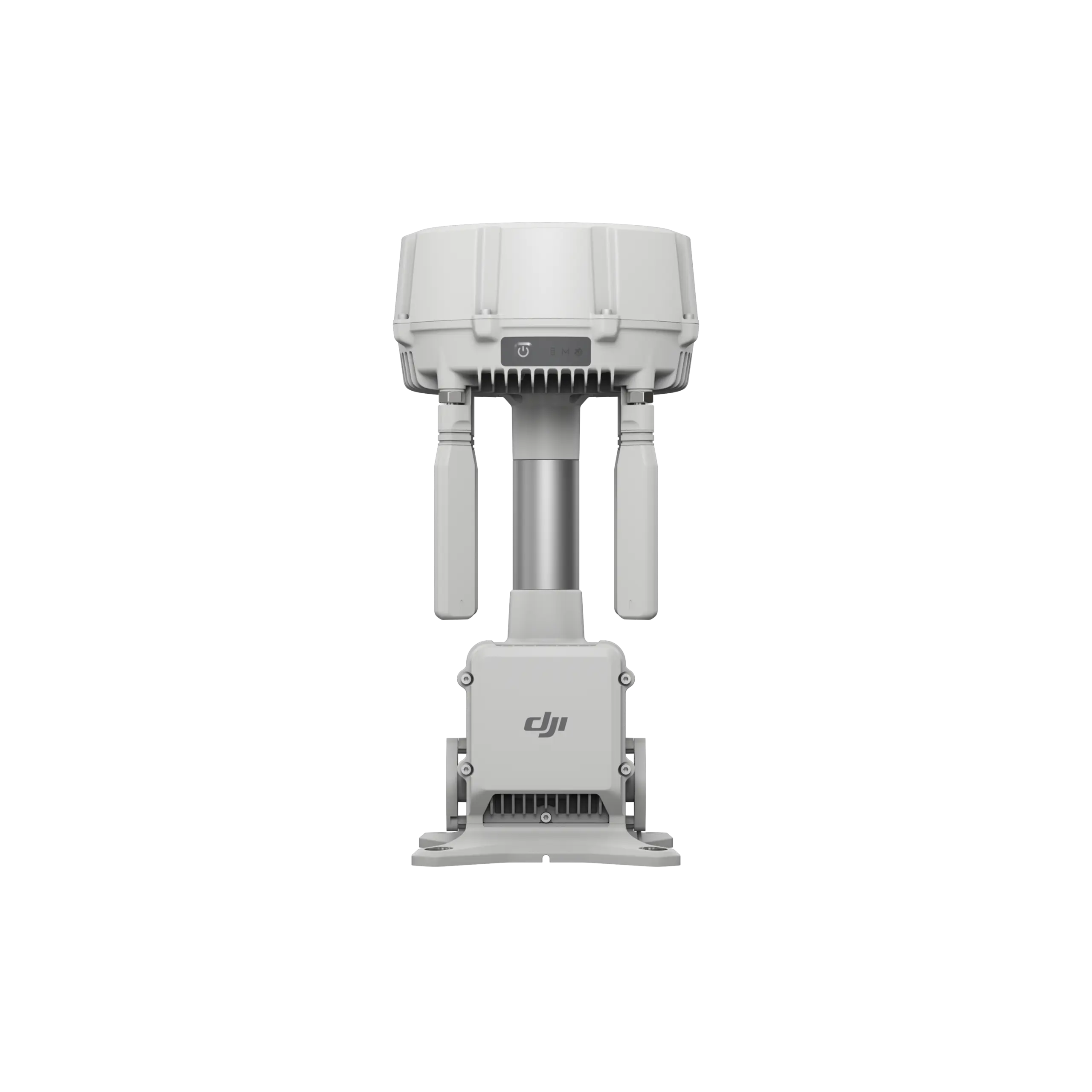

De DJI O4 Ground Station is ontworpen om zwakke dekking, fysieke obstakels en complexe elektromagnetische omgevingen te overwinnen. De krachtige radiofrequentie-eenheid verbetert de signaalpenetratie en ontvangergevoeligheid, waardoor operators een stabiele communicatieverbinding kunnen behouden in stedelijke gebieden, valleien, industriële locaties en andere uitdagende omgevingen.
Het systeem maakt gebruik van een combinatie van 12 interne en externe antennes met horizontale en verticale polarisatie. Dit zorgt voor omnidirectionele dekking met hoge versterking en stelt het station in staat de communicatie te behouden, ongeacht de relatieve positie van het luchtvaartuig.
In combinatie met compatibele DJI Enterprise-luchtvaartuigen kan het station de videotransmissie uitbreiden over grote operationele gebieden. De transmissieafstand is afhankelijk van het luchtvaartuig, de bedrijfsmodus, de regionale radiostandaard, omgevingsinterferentie en de omstandigheden van de installatie.
De DJI O4 Ground Station kan automatisch schakelen tussen ondersteunde frequentiebanden om interferentie te vermijden en een stabiele videostream te behouden. Afhankelijk van het aangesloten luchtvaartuig en de regionale beschikbaarheid kan het systeem werken op sub-2 GHz, 2,4 GHz, 5,2 GHz, 5,8 GHz en andere ondersteunde frequentiebanden.
Gebruik van meerdere frequentiebanden is vooral nuttig in drukke stedelijke omgevingen waar de lokale radiofrequentieomstandigheden tijdens een missie kunnen veranderen.
In Gateway Mode maakt de DJI O4 Ground Station rechtstreeks verbinding met DJI FlightHub 2 via Ethernet of een optionele DJI Cellular Dongle 2.
Hierdoor kan het station onafhankelijk van DJI Dock 3 worden geïnstalleerd en worden geplaatst op een locatie waar extra communicatiedekking nodig is. Operators kunnen FlightHub 2 gebruiken om livevideo te bekijken, operaties te monitoren en compatibele luchtvaartuigen op afstand te besturen via de Virtual Cockpit.
Na voltooide vluchten kan FlightHub 2 een Signal Map genereren die gebieden met zwakkere communicatiedekking markeert. Deze informatie kan teams helpen effectievere locaties voor de plaatsing van grondstations te bepalen.
Met Relay Mode kan de DJI O4 Ground Station functioneren zonder internetverbinding.
Het station kan worden geïnstalleerd op een verhoogde, onbelemmerde locatie om communicatie door te geven tussen een compatibel luchtvaartuig en de afstandsbediening of DJI Dock 3. Hierdoor is Relay Mode geschikt voor valleien, bergachtige gebieden, dichtbebouwde stedelijke omgevingen en locaties waar netwerkconnectiviteit niet beschikbaar of onbetrouwbaar is.
Compatibele docks en afstandsbedieningen binnen bereik kunnen na elkaar verbinding maken met het station, waardoor één grondstation op verschillende momenten verschillende luchtvaartuigoperaties kan ondersteunen.
De geïntegreerde GNSS-ontvanger met hoge versterking ondersteunt vijf satellietnavigatiesystemen en 19 frequenties.
Na positiekalibratie kan het grondstation RTK-referentiegegevens leveren aan aangesloten luchtvaartuigen in zowel Gateway Mode als Relay Mode. Onder geschikte omstandigheden en met een geschikte Network RTK-service ondersteunt het systeem positioneringsnauwkeurigheid op centimeterniveau.
Dit verbetert de positioneringsbetrouwbaarheid voor geautomatiseerde operaties, mappingmissies, inspectieroutes en andere toepassingen waarbij nauwkeurige vliegroutes vereist zijn.
De DJI O4 Ground Station heeft een IP67-classificatie voor bescherming tegen binnendringing en een IK07-classificatie voor slagvastheid. Bij correcte installatie is het beschermd tegen stof, water en normale invloeden van buitenaf.
Afhankelijk van de aangesloten PoE-voeding kan het station functioneren bij temperaturen van -40°C tot 55°C. Het bevat ook componenten voor overspannings- en bliksembeveiliging die zijn ontworpen om te voldoen aan de vereisten van EN/IEC 61643-21 categorie C wanneer het station correct is geaard.
Het ventilatorloze passieve koelsysteem vermindert de onderhoudsbehoefte, terwijl een automatisch herstelmechanisme ervoor zorgt dat het station opnieuw kan opstarten na stroomonderbrekingen of bepaalde softwareproblemen.
Dankzij de ingebouwde back-upbatterij kan het station tijdelijk blijven functioneren wanneer de primaire PoE-voeding wordt onderbroken.
Geschatte gebruiksduur op back-upvoeding:
Wanneer een compatibele PoE-voeding wordt hersteld, ondersteunt het station automatisch ontwaken en opnieuw opstarten.
In Gateway Mode kan het station automatisch naar een energiezuinige status overschakelen wanneer er geen luchtvaartuig is verbonden. Het energieverbruik kan worden verlaagd tot ongeveer 7 W, exclusief verliezen van de externe voeding.
Hierdoor is het systeem geschikt voor langdurige installaties en afgelegen locaties die worden gevoed via DJI Power-zonne-energiesystemen of compatibele fotovoltaïsche systemen van derden.
De DJI O4 Ground Station kan maximaal vier compatibele IP-camera’s integreren via ONVIF- of GB/T 28181-protocollen.
Camerabeelden kunnen in DJI FlightHub 2 naast droneoperaties worden weergegeven, waardoor operators een completer overzicht van de locatie krijgen. Ondersteunde functies kunnen livevideo, PTZ-camerabediening en compatibele camerameldingen omvatten.
Voor aangepaste enterprise-oplossingen ondersteunt het station ESDK 2.0, DJI Cloud API en MQTT-gebaseerde integratie. Apparaten van derden, zoals Remote ID-ontvangers en ADS-B-ontvangers, kunnen eveneens worden geïntegreerd in ondersteunde implementaties.| GNSS-Frequenz |
GPS: L1C/A, L2C, L5
BDS: B1I, B2I, B3I, B1C, B2a, B2b GALILEO: E1, E5a, E5b, E6 GLONASS: L1, L2 QZSS: L1C/A, L2C, L5 L-Band |
|
| Systemgenauigkeit* | Einzelpunktgenauigkeit (nicht kalibriert): Horizontal: 1,5 m (RMS) Vertikal: 3,0 m (RMS)Satellitenbasierte Differenzgenauigkeit: Konvergenzzeit: 20 min Horizontal: 30 cm (RMS) Vertikal: 40 cm (RMS)Netzwerk-RTK-Kalibrierung**: Horizontal: 1,0 cm (RMS) + 1 ppm Vertikal: 3,0 cm (RMS) + 1 ppm |
* Die Messgenauigkeit hängt von verschiedenen Faktoren ab. Dieser Wert wird unter normalen Bedingungen erreicht, mit freier Sicht, guter Satellitenverteilung, geringer ionosphärischer Aktivität sowie ohne elektromagnetische Störungen oder Mehrwegeffekte.
** Die Genauigkeit der Kalibrierungskoordinaten der Basisstation hängt von verschiedenen Faktoren ab. Für Vermessungen, hochpräzise Flugrouten usw. wird empfohlen, die Kalibrierung während Zeiten geringer ionosphärischer Aktivität durchzuführen, in offenen, ungehindert einsehbaren Umgebungen ohne elektromagnetische Störungen oder Mehrwegeffekte sowie unter Verwendung eines Network-RTK-Mountpoints, der vier oder mehr Satellitensysteme unterstützt. |
| Videoübertragungssystem |
DJI O4 Enterprise Enhanced Videoübertragungssystem
|
|
| Betriebsfrequenz und Sendeleistung (EIRP) | 902 MHz bis 928 MHz: < 30 dBm (IC), < 16 dBm (MIC) 1,430 GHz bis 1,444 GHz: < 35 dBm (SRRC) 2,400 GHz bis 2,4835 GHz: < 33 dBm (IC), < 20 dBm (CE/SRRC/MIC) 5,150 GHz bis 5,250 GHz: < 23 dBm (IC/CE) 5,725 GHz bis 5,850 GHz: < 33 dBm (IC), < 14 dBm (CE), < 30 dBm (SRRC) |
Die zulässige Betriebsfrequenz variiert je nach Land und Region. Weitere Informationen entnehmen Sie bitte den lokalen Gesetzen und Vorschriften.
|
| Max. Übertragungsreichweite* (frei von Hindernissen und Störungen) | IC 1. Zwischen Matrice 400** und O4 Ground Station: 40 km 2. Zwischen anderen Fluggeräten*** und O4 Ground Station: 30 km 3. Zwischen Fernsteuerung/DJI Dock 3 und O4 Ground Station (Relais-Modus)****: Empfohlen innerhalb von 1 km; maximal 3 km (frei von Hindernissen und Störungen)SRRC 1. Zwischen Matrice 400** und O4 Ground Station: 25 km 2. Zwischen anderen Fluggeräten*** und O4 Ground Station: 18 km 3. Zwischen Fernsteuerung/DJI Dock 3 und O4 Ground Station (Relais-Modus)****: Empfohlen innerhalb von 1 km; maximal 3 km (frei von Hindernissen und Störungen)CE 1. Zwischen Matrice 400** und O4 Ground Station: 25 km 2. Zwischen anderen Fluggeräten*** und O4 Ground Station: 18 km 3. Zwischen Fernsteuerung/DJI Dock 3 und O4 Ground Station (Relais-Modus)****: Empfohlen innerhalb von 300 m; maximal 1 km (frei von Hindernissen und Störungen) |
* Gemessen in einer Außenumgebung ohne Hindernisse oder Störungen. Die obigen Daten zeigen für jeden Standard die weiteste Kommunikationsreichweite für einen Flug in eine Richtung, ohne Rückflug. Bitte beachten Sie während des Fluges stets die Hinweise zur Rückkehrfunktion in der App.
** Die DJI Matrice 400 wird von der DJI O4 Ground Station nur im Relais-Modus unterstützt. *** „Andere Fluggeräte“ bezieht sich im Gateway-Modus auf die Matrice 4D/4TD (mit Dock 3) und im Relais-Modus auf die Matrice 4E, die Matrice 4T, die Matrice 4D/4TD (mit Dock 3), die Matrice 4D/4TD (mit Dock 3, DJI RC Plus 2 Enterprise) und die FlyCart 100. **** DJI O4 Ground Station sollte an einem höher gelegenen, ungehinderten Standort aufgestellt werden, um eine klare Kommunikation zwischen Fernsteuerung/Dock 3 und dem Fluggerät zu gewährleisten. |
| Max. Übertragungsreichweite (ohne Hindernisse, mit Störungen) | Starke Störungen (dichte Bebauung, Wohngebiete usw.): ca. 1,8 bis 6 km Mittlere Störungen (Vororte, Stadtparks usw.): ca. 6 bis 18 km Geringe Störungen (offene Flächen, abgelegene Gebiete usw.): ca. 18 bis 40 km |
Die Daten wurden mit der Matrice 400 unter IC-Standards in Umgebungen mit freier Sicht und typischen Störbedingungen getestet. Dient nur als Richtwert und stellt keine Garantie für die tatsächliche Flugdistanz dar.
|
| Max. Übertragungsreichweite (mit Hindernissen, mit Störungen) | Geringe Störungen und durch Gebäude behindert: ca. 0 bis 0,5 km Geringe Störungen und durch Bäume behindert: ca. 0,5 bis 3 km |
Die Daten wurden mit der Matrice 400 unter IC-Standards in Umgebungen mit Hindernissen und typischen Störbedingungen getestet. Dient nur als Richtwert und stellt keine Garantie für die tatsächliche Flugdistanz dar.
|
| Antenne | OcuSync 4 Pro externe Richtantenne × 4 OcuSync 4 Pro interne Richtantenne × 82,4 GHz / 5,2 GHz / 5,8 GHz: 2T4R Sub2G: 2T2R |
Die Antenne verwendet einen standardmäßigen SMA-Stecker mit umgekehrter Polarität.
|
| Netzwerkzugang | Ethernet-Zugriff: Adaptiver Ethernet-Port; erfordert ≥ 100 MBit/s Bandbreite und ≤ 100 ms Latenz* 4G-Zugriff: Erfordert DJI Mobilfunk-Dongle 2** |
* Wenn diese Anforderungen nicht erfüllt werden, kann das Gerät offline gehen oder es kann zu Videostörungen kommen.
** Separat erhältlich. Dieser Dienst ist in einigen Ländern und Regionen nicht verfügbar. Bitte wenden Sie sich für Details an Ihren Händler vor Ort. |
| Stromschnittstelle |
Ethernet-Port (PoE)
WAN: PoE-Eingang LAN: PoE-Eingang |
|
| Anforderungen an das Ethernet-Kabel |
Cat 6 oder höher, für den Außenbereich geeignetes, wasserdichtes Twisted-Pair-Kabel; maximale Länge 100 m; Außendurchmesser 5,5 bis 6,5 mm
|
|
| Leistungsaufnahme* | Gateway-Modus: 1. Maximale Leistungsaufnahme (inklusive Heizung): 65 W 2. Typische Leistungsaufnahme (ohne Heizung): 17,1 W 3. Energiesparmodus: 7 W**Relais-Modus: 1. Maximale Leistungsaufnahme (inklusive Heizung): 65 W 2. Typische Leistungsaufnahme (ohne Heizung): – Mit DJI Dock 3 / DJI Matrice 4 Serie: 31,7 W – Mit DJI Matrice 400: 37,9 W 3. Leistungsaufnahme (ohne verbundenes Fluggerät): – Mit DJI Dock 3 / DJI Matrice 4 Serie: 29,7 W – Mit DJI Matrice 400: 30,6 W |
* Gemessen in einer kontrollierten Testumgebung und nur als Richtwert zu verwenden. Die tatsächliche Leistungsaufnahme kann unter Berücksichtigung von Verlusten im Netzteil höher sein.
** Der Energiesparmodus wird bei Temperaturen von -40 °C bis -20 °C nicht empfohlen. |
| Unterstützte Stromversorgung | 1. DJI Dock 3 PoE-Ausgangsport 2. Drittanbieter-PoE-Netzteile: IEEE 802.3bt Typ 4 (PoE++): 52 V bis 57 V Ausgangsspannung, max. 99,9 W pro Port; Betriebstemperaturbereich -40 °C bis 55 °C IEEE 802.3bt Typ 3 (PoE++): 50 V bis 57 V Ausgangsspannung, max. 60 W pro Port; Betriebstemperaturbereich -30 °C bis 55 °C IEEE 802.3at Typ 2 (PoE+): 50 V bis 57 V Ausgangsspannung, max. 30 W pro Port; Betriebstemperaturbereich -20 °C bis 55 °C |
Nicht standardmäßige PoE- oder Typ-1-Netzteile werden nicht unterstützt; das Gerät zeigt eine dauerhaft rote Status-LED an, wenn ein nicht unterstütztes Netzteil angeschlossen ist.
Typ 2 unterstützt nur den Gateway-Modus. |
| Backup-Akku |
LiPo
Kapazität: 3250 mAh Energie: 23,4 Wh |
|
| Betriebszeit des Backup-Akkus (bei Raumtemperatur) | Der Akku-Schutzmodus ist standardmäßig aktiviert, wenn die Stromversorgung über PoE erfolgt. Im Falle eines plötzlichen Stromausfalls beträgt die geschätzte Laufzeit: Gateway-Modus: ca. 45 min Relais-Modus: ca. 30 min |
Akku-Schutzmodus: Bei Stromversorgung über PoE hält das System die Akkuspannung zwischen 7,0 V und 7,4 V. Wenn die Akkuspannung beim Einsetzen 7,5 V überschreitet, entlädt das System den Akku zunächst auf den sicheren Schwellenwert, bevor es in den Schutzmodus wechselt; der Akku wird nicht auf volle Kapazität geladen.
Die Entladeleistung des Akkus kann bei niedrigen Temperaturen abnehmen, wodurch sich die tatsächliche Betriebszeit reduziert. |
| Aufladen des Backup-Akkus | Unterstützt 9-V- oder 12-V-PD-Laden. Vor dem Einsatz wird das DJI 65W Tragbare Ladegerät empfohlen. Bei vollständiger Ladung beträgt die geschätzte Laufzeit im Gateway-Modus ca. 2 Stunden. Ladezeit (65-W-PD): ca. 2,5 Stunden |
Das Laden mit einem 5-V-Ladegerät wird nur unterstützt, wenn das Gerät ausgeschaltet ist.
Das Laden wird nur unterstützt, wenn die Zelltemperatur des Akkus zwischen 0 °C und 55 °C liegt. |
| Getestete PoE-Netzteile |
Besuchen Sie die <a style=”color: #1890ff;text-decoration: none; “href=”https://enterprise.dji.com/o4-ground-station/downloads”>Download-Seite</a> für die vollständige Kompatibilitätsliste.
|
|
| Überspannungsschutz des Ethernet-Ports | WAN/LAN-Ports: Die Ethernet-Schnittstelle unterstützt einen Überspannungsschutz bis zu 10 kA (Gesamtentladestrom) und erfüllt die EN/IEC 61643-21 Kategorie C. |
Die RJ45-Überspannungsschutzkapazität beträgt 1,5 kA (8/20 μs Wellenform) und erfüllt die Kategorie C gemäß EN/IEC 61643-21. Die Überspannungsschutzfähigkeit hängt von der Kapazität und Zuverlässigkeit der Erdung ab. Um das Risiko von Überspannungen zu minimieren, stellen Sie bitte sicher, dass die Erdung während der Installation ordnungsgemäß ausgeführt wird.
|
| Betriebstemperatur | IEEE 802.3bt Typ 4 (PoE++): -40 °C bis 55 °C IEEE 802.3bt Typ 3 (PoE++): -30 °C bis 55 °C IEEE 802.3at Typ 2 (PoE+): -20 °C bis 55 °C |
Die obere Grenze von 55 °C berücksichtigt die Sonneneinstrahlung. Bei -40 °C erfordert das Gerät eine windstille Umgebung; ein automatischer Neustart nach dem Herunterfahren wird bei windigen Bedingungen nicht unterstützt. Der Kaltstart mit Heizfunktion erfordert IEEE 802.3bt Typ 3 (PoE++) oder höher.
Nach Lagerung oder Betrieb bei extremen Temperaturen muss der interne Backup-Akku vor dem Laden auf eine Temperatur zwischen 0 °C und 45 °C zurückkehren. |
| PoE-Auto-Aktivierung |
Bei Anschluss an ein PoE-Netzteil vom Typ 2 oder höher unterstützt das Gerät eine automatische Aktivierung beim Einstecken des Kabels oder bei Wiederherstellung der Stromversorgung.
|
|
| Kaltwetter-Heizstart | In Umgebungen von -40 °C bis -20 °C kann das Gerät im Kaltwetter-Heizmodus über ein PoE-Netzteil mit 60 W oder mehr gestartet werden. |
Erfordert eine PoE-Versorgung gemäß IEEE 802.3bt Typ 3 (PoE++) oder höher.
|
| Höhe | 6000 m | |
| Schutzart | IP67 |
Bitte beachten Sie die Anforderungen gemäß der IP67-Schutzart. Gemessen in einer kontrollierten Umgebung. Die IP-Schutzart ist nicht dauerhaft gültig und kann sich aufgrund von Produktverschleiß verringern.
Beim Anschließen eines Ethernet-Kabels verwenden Sie den mitgelieferten Kabelverbinder (Wellrohr und Wellrohrstopfen). Das Kabel muss ein Cat-6- oder höherwertiges, für den Außenbereich geeignetes, wasserdichtes Twisted-Pair-Kabel mit einem Außendurchmesser von 5,5 bis 6,5 mm sein. Stellen Sie sicher, dass alle Gummi-Portabdeckungen und der Kühlkörper des DJI Mobilfunk-Dongle 2 ordnungsgemäß installiert sind. Nicht verwendete WAN-/LAN-Portschrauben müssen vollständig festgezogen sein. |
| Stoßfestigkeitsbewertung | IK07 | |
| Abmessungen |
170 × 170 × 352 mm (L × B × H)
|
|
| Gewicht | 2,68 kg | |
| Befestigung |
Montage mit Spreizdübel: φ6 × 70 mm
M6-Schraubmontage: 60 mm Lochabstand (Mitte zu Mitte) |
|
| Anwendungen |
DJI Enterprise App (zur Verwendung mit Android-Smartphones für Bereitstellung und Inbetriebnahme)
|
|
| Cloud-Plattform |
FlightHub 2
FlightHub 2 On-Premises Version FlightHub 2 FlightHub Sync DJI Cloud API |
|
| Unterstützung externer Geräte |
Unterstützt Kameras mit ONVIF- und GB/T 28181-Protokollen
Unterstützt bis zu 4 gleichzeitige 1080p-H.264-Videostreams |
|
| Offenes Ökosystem | ESDK 2.0 |

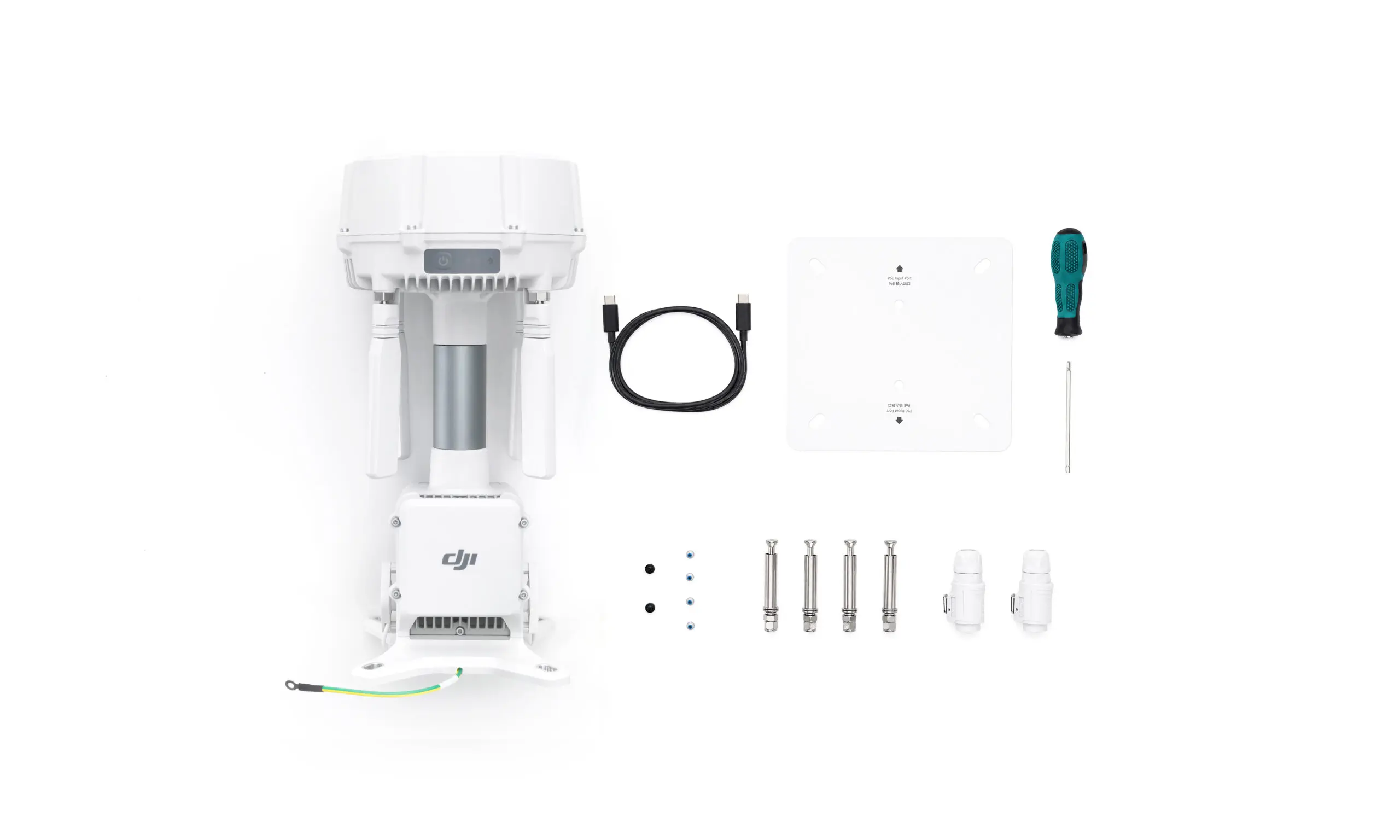

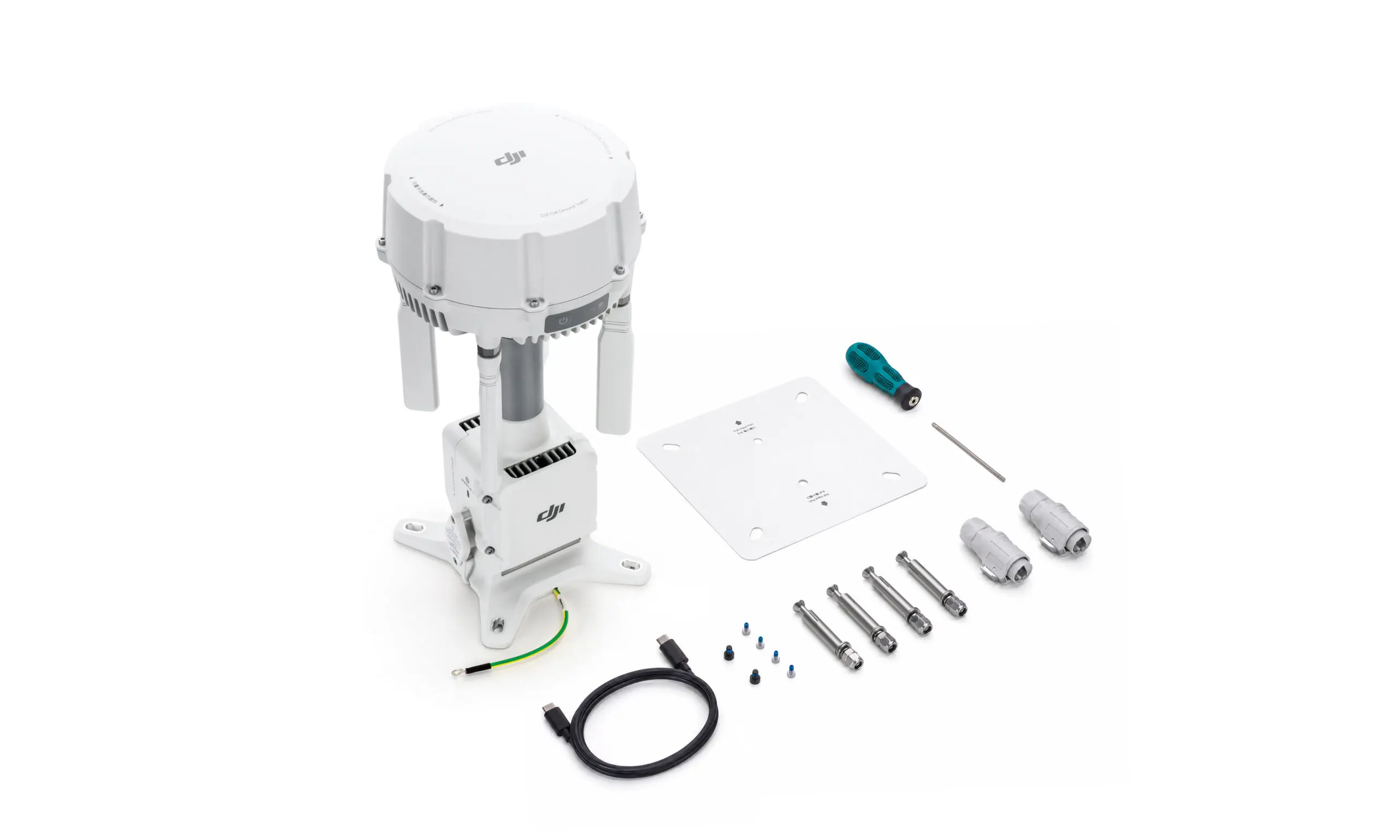

| 1x DJI O4 Ground Station |
| 1x USB-C Cable |
| 1x Cable Connector Set |
| GNSS-Frequenz |
GPS: L1C/A, L2C, L5
BDS: B1I, B2I, B3I, B1C, B2a, B2b GALILEO: E1, E5a, E5b, E6 GLONASS: L1, L2 QZSS: L1C/A, L2C, L5 L-Band |
|
| Systemgenauigkeit* | Einzelpunktgenauigkeit (nicht kalibriert): Horizontal: 1,5 m (RMS) Vertikal: 3,0 m (RMS)Satellitenbasierte Differenzgenauigkeit: Konvergenzzeit: 20 min Horizontal: 30 cm (RMS) Vertikal: 40 cm (RMS)Netzwerk-RTK-Kalibrierung**: Horizontal: 1,0 cm (RMS) + 1 ppm Vertikal: 3,0 cm (RMS) + 1 ppm |
* Die Messgenauigkeit hängt von verschiedenen Faktoren ab. Dieser Wert wird unter normalen Bedingungen erreicht, mit freier Sicht, guter Satellitenverteilung, geringer ionosphärischer Aktivität sowie ohne elektromagnetische Störungen oder Mehrwegeffekte.
** Die Genauigkeit der Kalibrierungskoordinaten der Basisstation hängt von verschiedenen Faktoren ab. Für Vermessungen, hochpräzise Flugrouten usw. wird empfohlen, die Kalibrierung während Zeiten geringer ionosphärischer Aktivität durchzuführen, in offenen, ungehindert einsehbaren Umgebungen ohne elektromagnetische Störungen oder Mehrwegeffekte sowie unter Verwendung eines Network-RTK-Mountpoints, der vier oder mehr Satellitensysteme unterstützt. |
| Videoübertragungssystem |
DJI O4 Enterprise Enhanced Videoübertragungssystem
|
|
| Betriebsfrequenz und Sendeleistung (EIRP) | 902 MHz bis 928 MHz: < 30 dBm (IC), < 16 dBm (MIC) 1,430 GHz bis 1,444 GHz: < 35 dBm (SRRC) 2,400 GHz bis 2,4835 GHz: < 33 dBm (IC), < 20 dBm (CE/SRRC/MIC) 5,150 GHz bis 5,250 GHz: < 23 dBm (IC/CE) 5,725 GHz bis 5,850 GHz: < 33 dBm (IC), < 14 dBm (CE), < 30 dBm (SRRC) |
Die zulässige Betriebsfrequenz variiert je nach Land und Region. Weitere Informationen entnehmen Sie bitte den lokalen Gesetzen und Vorschriften.
|
| Max. Übertragungsreichweite* (frei von Hindernissen und Störungen) | IC 1. Zwischen Matrice 400** und O4 Ground Station: 40 km 2. Zwischen anderen Fluggeräten*** und O4 Ground Station: 30 km 3. Zwischen Fernsteuerung/DJI Dock 3 und O4 Ground Station (Relais-Modus)****: Empfohlen innerhalb von 1 km; maximal 3 km (frei von Hindernissen und Störungen)SRRC 1. Zwischen Matrice 400** und O4 Ground Station: 25 km 2. Zwischen anderen Fluggeräten*** und O4 Ground Station: 18 km 3. Zwischen Fernsteuerung/DJI Dock 3 und O4 Ground Station (Relais-Modus)****: Empfohlen innerhalb von 1 km; maximal 3 km (frei von Hindernissen und Störungen)CE 1. Zwischen Matrice 400** und O4 Ground Station: 25 km 2. Zwischen anderen Fluggeräten*** und O4 Ground Station: 18 km 3. Zwischen Fernsteuerung/DJI Dock 3 und O4 Ground Station (Relais-Modus)****: Empfohlen innerhalb von 300 m; maximal 1 km (frei von Hindernissen und Störungen) |
* Gemessen in einer Außenumgebung ohne Hindernisse oder Störungen. Die obigen Daten zeigen für jeden Standard die weiteste Kommunikationsreichweite für einen Flug in eine Richtung, ohne Rückflug. Bitte beachten Sie während des Fluges stets die Hinweise zur Rückkehrfunktion in der App.
** Die DJI Matrice 400 wird von der DJI O4 Ground Station nur im Relais-Modus unterstützt. *** „Andere Fluggeräte“ bezieht sich im Gateway-Modus auf die Matrice 4D/4TD (mit Dock 3) und im Relais-Modus auf die Matrice 4E, die Matrice 4T, die Matrice 4D/4TD (mit Dock 3), die Matrice 4D/4TD (mit Dock 3, DJI RC Plus 2 Enterprise) und die FlyCart 100. **** DJI O4 Ground Station sollte an einem höher gelegenen, ungehinderten Standort aufgestellt werden, um eine klare Kommunikation zwischen Fernsteuerung/Dock 3 und dem Fluggerät zu gewährleisten. |
| Max. Übertragungsreichweite (ohne Hindernisse, mit Störungen) | Starke Störungen (dichte Bebauung, Wohngebiete usw.): ca. 1,8 bis 6 km Mittlere Störungen (Vororte, Stadtparks usw.): ca. 6 bis 18 km Geringe Störungen (offene Flächen, abgelegene Gebiete usw.): ca. 18 bis 40 km |
Die Daten wurden mit der Matrice 400 unter IC-Standards in Umgebungen mit freier Sicht und typischen Störbedingungen getestet. Dient nur als Richtwert und stellt keine Garantie für die tatsächliche Flugdistanz dar.
|
| Max. Übertragungsreichweite (mit Hindernissen, mit Störungen) | Geringe Störungen und durch Gebäude behindert: ca. 0 bis 0,5 km Geringe Störungen und durch Bäume behindert: ca. 0,5 bis 3 km |
Die Daten wurden mit der Matrice 400 unter IC-Standards in Umgebungen mit Hindernissen und typischen Störbedingungen getestet. Dient nur als Richtwert und stellt keine Garantie für die tatsächliche Flugdistanz dar.
|
| Antenne | OcuSync 4 Pro externe Richtantenne × 4 OcuSync 4 Pro interne Richtantenne × 82,4 GHz / 5,2 GHz / 5,8 GHz: 2T4R Sub2G: 2T2R |
Die Antenne verwendet einen standardmäßigen SMA-Stecker mit umgekehrter Polarität.
|
| Netzwerkzugang | Ethernet-Zugriff: Adaptiver Ethernet-Port; erfordert ≥ 100 MBit/s Bandbreite und ≤ 100 ms Latenz* 4G-Zugriff: Erfordert DJI Mobilfunk-Dongle 2** |
* Wenn diese Anforderungen nicht erfüllt werden, kann das Gerät offline gehen oder es kann zu Videostörungen kommen.
** Separat erhältlich. Dieser Dienst ist in einigen Ländern und Regionen nicht verfügbar. Bitte wenden Sie sich für Details an Ihren Händler vor Ort. |
| Stromschnittstelle |
Ethernet-Port (PoE)
WAN: PoE-Eingang LAN: PoE-Eingang |
|
| Anforderungen an das Ethernet-Kabel |
Cat 6 oder höher, für den Außenbereich geeignetes, wasserdichtes Twisted-Pair-Kabel; maximale Länge 100 m; Außendurchmesser 5,5 bis 6,5 mm
|
|
| Leistungsaufnahme* | Gateway-Modus: 1. Maximale Leistungsaufnahme (inklusive Heizung): 65 W 2. Typische Leistungsaufnahme (ohne Heizung): 17,1 W 3. Energiesparmodus: 7 W**Relais-Modus: 1. Maximale Leistungsaufnahme (inklusive Heizung): 65 W 2. Typische Leistungsaufnahme (ohne Heizung): – Mit DJI Dock 3 / DJI Matrice 4 Serie: 31,7 W – Mit DJI Matrice 400: 37,9 W 3. Leistungsaufnahme (ohne verbundenes Fluggerät): – Mit DJI Dock 3 / DJI Matrice 4 Serie: 29,7 W – Mit DJI Matrice 400: 30,6 W |
* Gemessen in einer kontrollierten Testumgebung und nur als Richtwert zu verwenden. Die tatsächliche Leistungsaufnahme kann unter Berücksichtigung von Verlusten im Netzteil höher sein.
** Der Energiesparmodus wird bei Temperaturen von -40 °C bis -20 °C nicht empfohlen. |
| Unterstützte Stromversorgung | 1. DJI Dock 3 PoE-Ausgangsport 2. Drittanbieter-PoE-Netzteile: IEEE 802.3bt Typ 4 (PoE++): 52 V bis 57 V Ausgangsspannung, max. 99,9 W pro Port; Betriebstemperaturbereich -40 °C bis 55 °C IEEE 802.3bt Typ 3 (PoE++): 50 V bis 57 V Ausgangsspannung, max. 60 W pro Port; Betriebstemperaturbereich -30 °C bis 55 °C IEEE 802.3at Typ 2 (PoE+): 50 V bis 57 V Ausgangsspannung, max. 30 W pro Port; Betriebstemperaturbereich -20 °C bis 55 °C |
Nicht standardmäßige PoE- oder Typ-1-Netzteile werden nicht unterstützt; das Gerät zeigt eine dauerhaft rote Status-LED an, wenn ein nicht unterstütztes Netzteil angeschlossen ist.
Typ 2 unterstützt nur den Gateway-Modus. |
| Backup-Akku |
LiPo
Kapazität: 3250 mAh Energie: 23,4 Wh |
|
| Betriebszeit des Backup-Akkus (bei Raumtemperatur) | Der Akku-Schutzmodus ist standardmäßig aktiviert, wenn die Stromversorgung über PoE erfolgt. Im Falle eines plötzlichen Stromausfalls beträgt die geschätzte Laufzeit: Gateway-Modus: ca. 45 min Relais-Modus: ca. 30 min |
Akku-Schutzmodus: Bei Stromversorgung über PoE hält das System die Akkuspannung zwischen 7,0 V und 7,4 V. Wenn die Akkuspannung beim Einsetzen 7,5 V überschreitet, entlädt das System den Akku zunächst auf den sicheren Schwellenwert, bevor es in den Schutzmodus wechselt; der Akku wird nicht auf volle Kapazität geladen.
Die Entladeleistung des Akkus kann bei niedrigen Temperaturen abnehmen, wodurch sich die tatsächliche Betriebszeit reduziert. |
| Aufladen des Backup-Akkus | Unterstützt 9-V- oder 12-V-PD-Laden. Vor dem Einsatz wird das DJI 65W Tragbare Ladegerät empfohlen. Bei vollständiger Ladung beträgt die geschätzte Laufzeit im Gateway-Modus ca. 2 Stunden. Ladezeit (65-W-PD): ca. 2,5 Stunden |
Das Laden mit einem 5-V-Ladegerät wird nur unterstützt, wenn das Gerät ausgeschaltet ist.
Das Laden wird nur unterstützt, wenn die Zelltemperatur des Akkus zwischen 0 °C und 55 °C liegt. |
| Getestete PoE-Netzteile |
Besuchen Sie die <a style=”color: #1890ff;text-decoration: none; “href=”https://enterprise.dji.com/o4-ground-station/downloads”>Download-Seite</a> für die vollständige Kompatibilitätsliste.
|
|
| Überspannungsschutz des Ethernet-Ports | WAN/LAN-Ports: Die Ethernet-Schnittstelle unterstützt einen Überspannungsschutz bis zu 10 kA (Gesamtentladestrom) und erfüllt die EN/IEC 61643-21 Kategorie C. |
Die RJ45-Überspannungsschutzkapazität beträgt 1,5 kA (8/20 μs Wellenform) und erfüllt die Kategorie C gemäß EN/IEC 61643-21. Die Überspannungsschutzfähigkeit hängt von der Kapazität und Zuverlässigkeit der Erdung ab. Um das Risiko von Überspannungen zu minimieren, stellen Sie bitte sicher, dass die Erdung während der Installation ordnungsgemäß ausgeführt wird.
|
| Betriebstemperatur | IEEE 802.3bt Typ 4 (PoE++): -40 °C bis 55 °C IEEE 802.3bt Typ 3 (PoE++): -30 °C bis 55 °C IEEE 802.3at Typ 2 (PoE+): -20 °C bis 55 °C |
Die obere Grenze von 55 °C berücksichtigt die Sonneneinstrahlung. Bei -40 °C erfordert das Gerät eine windstille Umgebung; ein automatischer Neustart nach dem Herunterfahren wird bei windigen Bedingungen nicht unterstützt. Der Kaltstart mit Heizfunktion erfordert IEEE 802.3bt Typ 3 (PoE++) oder höher.
Nach Lagerung oder Betrieb bei extremen Temperaturen muss der interne Backup-Akku vor dem Laden auf eine Temperatur zwischen 0 °C und 45 °C zurückkehren. |
| PoE-Auto-Aktivierung |
Bei Anschluss an ein PoE-Netzteil vom Typ 2 oder höher unterstützt das Gerät eine automatische Aktivierung beim Einstecken des Kabels oder bei Wiederherstellung der Stromversorgung.
|
|
| Kaltwetter-Heizstart | In Umgebungen von -40 °C bis -20 °C kann das Gerät im Kaltwetter-Heizmodus über ein PoE-Netzteil mit 60 W oder mehr gestartet werden. |
Erfordert eine PoE-Versorgung gemäß IEEE 802.3bt Typ 3 (PoE++) oder höher.
|
| Höhe | 6000 m | |
| Schutzart | IP67 |
Bitte beachten Sie die Anforderungen gemäß der IP67-Schutzart. Gemessen in einer kontrollierten Umgebung. Die IP-Schutzart ist nicht dauerhaft gültig und kann sich aufgrund von Produktverschleiß verringern.
Beim Anschließen eines Ethernet-Kabels verwenden Sie den mitgelieferten Kabelverbinder (Wellrohr und Wellrohrstopfen). Das Kabel muss ein Cat-6- oder höherwertiges, für den Außenbereich geeignetes, wasserdichtes Twisted-Pair-Kabel mit einem Außendurchmesser von 5,5 bis 6,5 mm sein. Stellen Sie sicher, dass alle Gummi-Portabdeckungen und der Kühlkörper des DJI Mobilfunk-Dongle 2 ordnungsgemäß installiert sind. Nicht verwendete WAN-/LAN-Portschrauben müssen vollständig festgezogen sein. |
| Stoßfestigkeitsbewertung | IK07 | |
| Abmessungen |
170 × 170 × 352 mm (L × B × H)
|
|
| Gewicht | 2,68 kg | |
| Befestigung |
Montage mit Spreizdübel: φ6 × 70 mm
M6-Schraubmontage: 60 mm Lochabstand (Mitte zu Mitte) |
|
| Anwendungen |
DJI Enterprise App (zur Verwendung mit Android-Smartphones für Bereitstellung und Inbetriebnahme)
|
|
| Cloud-Plattform |
FlightHub 2
FlightHub 2 On-Premises Version FlightHub 2 FlightHub Sync DJI Cloud API |
|
| Unterstützung externer Geräte |
Unterstützt Kameras mit ONVIF- und GB/T 28181-Protokollen
Unterstützt bis zu 4 gleichzeitige 1080p-H.264-Videostreams |
|
| Offenes Ökosystem | ESDK 2.0 |
| 1x DJI O4 Ground Station |
| 1x USB-C Cable |
| 1x Cable Connector Set |
De DJI O4 Ground Station is ontworpen om zwakke dekking, fysieke obstakels en complexe elektromagnetische omgevingen te overwinnen. De krachtige radiofrequentie-eenheid verbetert de signaalpenetratie en ontvangergevoeligheid, waardoor operators een stabiele communicatieverbinding kunnen behouden in stedelijke gebieden, valleien, industriële locaties en andere uitdagende omgevingen.
Het systeem maakt gebruik van een combinatie van 12 interne en externe antennes met horizontale en verticale polarisatie. Dit zorgt voor omnidirectionele dekking met hoge versterking en stelt het station in staat de communicatie te behouden, ongeacht de relatieve positie van het luchtvaartuig.
In combinatie met compatibele DJI Enterprise-luchtvaartuigen kan het station de videotransmissie uitbreiden over grote operationele gebieden. De transmissieafstand is afhankelijk van het luchtvaartuig, de bedrijfsmodus, de regionale radiostandaard, omgevingsinterferentie en de omstandigheden van de installatie.
De DJI O4 Ground Station kan automatisch schakelen tussen ondersteunde frequentiebanden om interferentie te vermijden en een stabiele videostream te behouden. Afhankelijk van het aangesloten luchtvaartuig en de regionale beschikbaarheid kan het systeem werken op sub-2 GHz, 2,4 GHz, 5,2 GHz, 5,8 GHz en andere ondersteunde frequentiebanden.
Gebruik van meerdere frequentiebanden is vooral nuttig in drukke stedelijke omgevingen waar de lokale radiofrequentieomstandigheden tijdens een missie kunnen veranderen.
In Gateway Mode maakt de DJI O4 Ground Station rechtstreeks verbinding met DJI FlightHub 2 via Ethernet of een optionele DJI Cellular Dongle 2.
Hierdoor kan het station onafhankelijk van DJI Dock 3 worden geïnstalleerd en worden geplaatst op een locatie waar extra communicatiedekking nodig is. Operators kunnen FlightHub 2 gebruiken om livevideo te bekijken, operaties te monitoren en compatibele luchtvaartuigen op afstand te besturen via de Virtual Cockpit.
Na voltooide vluchten kan FlightHub 2 een Signal Map genereren die gebieden met zwakkere communicatiedekking markeert. Deze informatie kan teams helpen effectievere locaties voor de plaatsing van grondstations te bepalen.
Met Relay Mode kan de DJI O4 Ground Station functioneren zonder internetverbinding.
Het station kan worden geïnstalleerd op een verhoogde, onbelemmerde locatie om communicatie door te geven tussen een compatibel luchtvaartuig en de afstandsbediening of DJI Dock 3. Hierdoor is Relay Mode geschikt voor valleien, bergachtige gebieden, dichtbebouwde stedelijke omgevingen en locaties waar netwerkconnectiviteit niet beschikbaar of onbetrouwbaar is.
Compatibele docks en afstandsbedieningen binnen bereik kunnen na elkaar verbinding maken met het station, waardoor één grondstation op verschillende momenten verschillende luchtvaartuigoperaties kan ondersteunen.
De geïntegreerde GNSS-ontvanger met hoge versterking ondersteunt vijf satellietnavigatiesystemen en 19 frequenties.
Na positiekalibratie kan het grondstation RTK-referentiegegevens leveren aan aangesloten luchtvaartuigen in zowel Gateway Mode als Relay Mode. Onder geschikte omstandigheden en met een geschikte Network RTK-service ondersteunt het systeem positioneringsnauwkeurigheid op centimeterniveau.
Dit verbetert de positioneringsbetrouwbaarheid voor geautomatiseerde operaties, mappingmissies, inspectieroutes en andere toepassingen waarbij nauwkeurige vliegroutes vereist zijn.
De DJI O4 Ground Station heeft een IP67-classificatie voor bescherming tegen binnendringing en een IK07-classificatie voor slagvastheid. Bij correcte installatie is het beschermd tegen stof, water en normale invloeden van buitenaf.
Afhankelijk van de aangesloten PoE-voeding kan het station functioneren bij temperaturen van -40°C tot 55°C. Het bevat ook componenten voor overspannings- en bliksembeveiliging die zijn ontworpen om te voldoen aan de vereisten van EN/IEC 61643-21 categorie C wanneer het station correct is geaard.
Het ventilatorloze passieve koelsysteem vermindert de onderhoudsbehoefte, terwijl een automatisch herstelmechanisme ervoor zorgt dat het station opnieuw kan opstarten na stroomonderbrekingen of bepaalde softwareproblemen.
Dankzij de ingebouwde back-upbatterij kan het station tijdelijk blijven functioneren wanneer de primaire PoE-voeding wordt onderbroken.
Geschatte gebruiksduur op back-upvoeding:
Wanneer een compatibele PoE-voeding wordt hersteld, ondersteunt het station automatisch ontwaken en opnieuw opstarten.
In Gateway Mode kan het station automatisch naar een energiezuinige status overschakelen wanneer er geen luchtvaartuig is verbonden. Het energieverbruik kan worden verlaagd tot ongeveer 7 W, exclusief verliezen van de externe voeding.
Hierdoor is het systeem geschikt voor langdurige installaties en afgelegen locaties die worden gevoed via DJI Power-zonne-energiesystemen of compatibele fotovoltaïsche systemen van derden.
De DJI O4 Ground Station kan maximaal vier compatibele IP-camera’s integreren via ONVIF- of GB/T 28181-protocollen.
Camerabeelden kunnen in DJI FlightHub 2 naast droneoperaties worden weergegeven, waardoor operators een completer overzicht van de locatie krijgen. Ondersteunde functies kunnen livevideo, PTZ-camerabediening en compatibele camerameldingen omvatten.
Voor aangepaste enterprise-oplossingen ondersteunt het station ESDK 2.0, DJI Cloud API en MQTT-gebaseerde integratie. Apparaten van derden, zoals Remote ID-ontvangers en ADS-B-ontvangers, kunnen eveneens worden geïntegreerd in ondersteunde implementaties.Er zijn geen producten gevonden voor deze zoekopdracht.
NL
FR
DE
EN
ES
IT
